Unicable II™ Програмируем (Каскаден) мултиключ - 32 User Bands
- Програмируеми-UNICABLE II
- Inverto
- Available colors:
152.88€ / 299.01лв
Add:
Info:
IDLU-UWT110-CUO1O-32P е малък многофункционален ключ Unicable2, позволяващ инсталации с до 32 сателитни приемника по един кабел, базиран на технологията за цифрово подреждане на канали.
Мултиключателят поддържа 2 режима на работа - динамичен и статичен режим.
Мултиключателят поддържа 2 режима на работа - динамичен и статичен режим.
- В динамичен режим (по подразбиране) подържа до 32 приемника, съвместими с EN50607 (или до 16 съвместими с EN50494), свързани през изходните портове Unicable, могат да изберат желания от тях транспондер и да го получат през съответната потребителска лента.

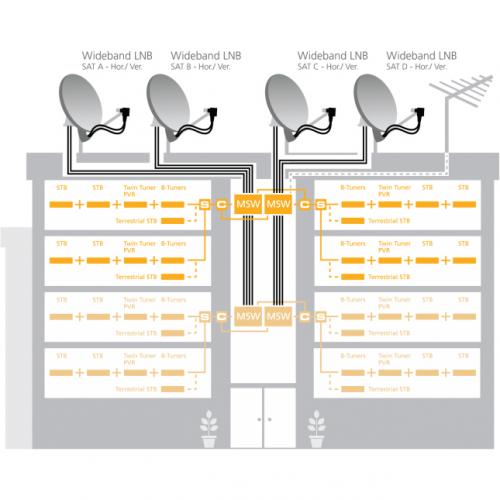

- В статичен режим, мултиключа извежда фиксирано преобразуване на честота от транспондер към IF и може да свърже до 32 транспондера (в зависимост от ширината на лентата на желаните транспондери) през своите изходни портове Unicable. Това позволява неограничен брой приемници да бъдат свързани към превключвателя, което прави MDU инсталациите значително по-евтини и прости от всякога.

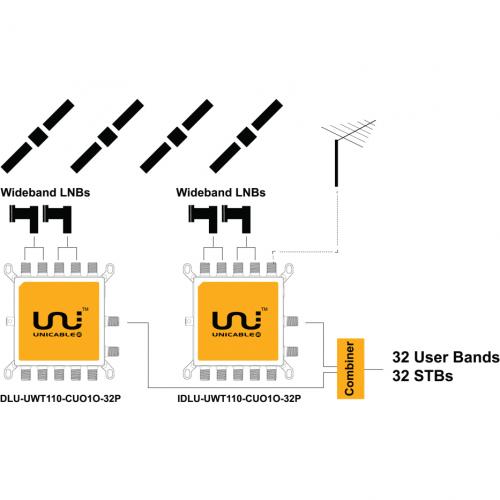

Този мултиключ има 4 сателитни входа, които могат да приемат (и каскадно) или 4 универсални спътникови ИЧ ленти (LV, LH, HV и HH) от един спътник, или 2 широколентови сателитни IF сигнала (хоризонтални и вертикални) от два спътника. Уникална характеристика на мултисуич фърмуера позволява да се редуват вериги от две единици и да се комбинират изходите им с външен комбайнер, за да се поддържа връзка до 4 широколентови сателитни IF сигнала от до четири сателитни подавания. Той също има наземен VHF / UHF вход. Наземните сигнали се комбинират над двата изходни порта на мултиключвателя. Наземният сигнал не се усилва.
Мултиключът има два изхода - по подразбиране един от портовете е конфигуриран да функционира като Unicable порт в динамичен режим, а вторият е конфигуриран да функционира като Universal (Legacy) и преминава към Unicable веднага след като получи команда EN50494 или EN50607 , Режимът на работа и конфигурацията на всеки изходен порт - едноактивен / универсален, динамичен / статичен - ниво на изходна мощност, честотна лента на канала, UB номера и протокол, централни честоти и функционалността на всеки изходен порт са напълно програмируеми чрез устройството за програмиране Unicable II на Inverto II и компютърен софтуерен инструмент.
Мултиключа се захранва от AC / DC адаптер и захранващо устройство (в комплекта) за вграждане, което позволява по-голяма гъвкавост в различни инсталации. Комуникационният протокол между мултипревключвателя и свързаните приемници се основава на EN50494 и / или EN50607 и може да бъде дефиниран за User Band, позволяващ на операторите да поддържат инсталации, състоящи се от EN50494 само и EN50607-съвместими PVR и HGW съвместими от следващото поколение.
Този мултиключ има 4 сателитни входа, които могат да приемат (и каскадно) или 4 универсални спътникови ИЧ ленти (LV, LH, HV и HH) от един спътник, или 2 широколентови сателитни IF сигнала (хоризонтални и вертикални) от два спътника. Уникална характеристика на мултисуич фърмуера позволява да се редуват вериги от две единици и да се комбинират изходите им с външен комбайнер, за да се поддържа връзка до 4 широколентови сателитни IF сигнала от до четири сателитни подавания. Той също има наземен VHF / UHF вход. Наземните сигнали се комбинират над двата изходни порта на мултиключвателя. Наземният сигнал не се усилва.
Мултиключът има два изхода - по подразбиране един от портовете е конфигуриран да функционира като Unicable порт в динамичен режим, а вторият е конфигуриран да функционира като Universal (Legacy) и преминава към Unicable веднага след като получи команда EN50494 или EN50607 , Режимът на работа и конфигурацията на всеки изходен порт - едноактивен / универсален, динамичен / статичен - ниво на изходна мощност, честотна лента на канала, UB номера и протокол, централни честоти и функционалността на всеки изходен порт са напълно програмируеми чрез устройството за програмиране Unicable II на Inverto II и компютърен софтуерен инструмент.
Мултиключа се захранва от AC / DC адаптер и захранващо устройство (в комплекта) за вграждане, което позволява по-голяма гъвкавост в различни инсталации. Комуникационният протокол между мултипревключвателя и свързаните приемници се основава на EN50494 и / или EN50607 и може да бъде дефиниран за User Band, позволяващ на операторите да поддържат инсталации, състоящи се от EN50494 само и EN50607-съвместими PVR и HGW съвместими от следващото поколение.
*Посочената цена е за заводски програмиран мултиключ
**Фирма Сат Бокс ЕООД може да програмира ключа по ваше желание
| Техническа спецификация | |
|---|---|
| Честитен обхват: Сателитен | Quattro LNB: 950 MHz ~ 2150 MHz (default) Wideband LNB: 300 MHz ~2350 MHz |
| Честитен обхват: Наземен | 47 MHz ~ 862 MHz |
| Входове | 4x IF inputs: - for 1x Quattro LNB (default) - or 2x Wideband LNBs 1x UHF/VHF input for terrestrial antenna |
| Изходи | 4x Loopthrough satellite IF outputs 1x Loopthrough terrestrial output 1x Unicable II (dCSS/EN50607) output, dynamic (default) or statis mode, supporting up to 32 UBs. With combined terrestrial signal. 1x Universal (Legacy) by default upon power up, auto switch to Unicable II™ upon receiving EN50494/EN50607 command. With combined terrestrial signal |
| Диапазон на входната мощност | -50 dBm ~ -15 dBm |
| Изходно ниво на сигнала (AGC) | Configurable (default -25 dBm) |
| RF isolation: satellite/terretsrial (input) | 25 dB min. |
| RF isolation: satellite/satellite (input) | 25 dB min. |
| RF isolation: satellite ch/ch (UBs, output) | 28 dB min. |
| Loop-through loss: satellite | 3 dB max. |
| Loop-through loss: terrestrial | 3 dB max. |
| Gain: Unicable II™ (dCSS) output (out of AGC) | 25 dB min. |
| Gain: legacy (universal) output | 10 dB min. |
| LO phase noise @ 1 kHz | -80 dBc/Hz max. |
| LO phase noise @ 10 kHz | -92 dBc/Hz max. |
| LO phase noise @ 100 kHz | -96 dBc/Hz max. |
| LO phase noise @ 1 MHz | -104 dBc/Hz max. |
| Integrated phase noise | 1.5° max. |
| Control protocols | DiSEqC 1.x/DiSEqC 2.0, EN50494/EN50607 |
| Legacy port switching | V/L => 13 V/0 kHz , V/H =>13 V/22 kHz H/L => 18 V/0 kHz , H/H => 18 V/22 kHz |
| Input/Output impedance | 75 Ω (F-type) |
| LNB power supply | 300 mA max. @ 13 VDC ~ 18 VDC |
| Power consumption | 500 mA @ 13 VDC max. |
| Working temperature | -20 °C ~ +60 °C |
| IP protection | IP54 |
| Product dimensions (W x D x H) | 11.35 cm x 11.05 cm x 20.8 cm |
| Weight | 165 g |
| Unicable II™ (dCSS) port specifications | |
| User band (channel) bandwidth | Configurable, 10 MHz ~ 80 MHz (default 30MHz) |
| User band (channel) gain ripple | 3 dB max. |
| User band (channel) frequencies | Configurable; Default 32 User bands: |
| CH1: 1210MHz (EN50494+EN50607) | |
| CH2: 1420MHz (EN50494+EN50607) | |
| CH3: 1680MHz (EN50494+EN50607) | |
| CH4: 2040MHz (EN50494+EN50607) | |
| CH5: 984MHz (EN50494+EN50607) | |
| CH6: 1020MHz (EN50494+EN50607) | |
| CH7: 1056MHz (EN50494+EN50607) | |
| CH8: 1092MHz (EN50494+EN50607) | |
| CH9: 1128MHz (EN50607) | |
| CH10: 1164MHz (EN50607) | |
| CH11: 1256MHz (EN50607) | |
| CH12: 1292MHz (EN50607) | |
| CH13: 1328MHz (EN50607) | |
| CH14: 1364MHz (EN50607) | |
| CH15: 1458MHz (EN50607) | |
| CH16: 1530MHz (EN50607) | |
| CH17: 1530MHz (EN50607) | |
| CH18: 1566MHz (EN50607) | |
| CH19: 1602MHz (EN50607) | |
| CH20: 1638MHz (EN50607) | |
| CH21: 1716MHz (EN50607) | |
| CH22: 1752MHz (EN50607) | |
| CH23: 1788MHz (EN50607) | |
| CH24: 1824MHz (EN50607) | |
| CH25: 1860MHz (EN50607) | |
| CH26: 1896MHz (EN50607) | |
| CH27: 1932MHz (EN50607) | |
| CH28: 1968MHz (EN50607) | |
| CH29: 2004MHz (EN50607) | |
| CH30: 2076MHz (EN50607) | |
| CH31: 2112MHz (EN50607) | |
| CH32: 2148MHz (EN50607) | |
| Logistical info | |
| Packaging dimensions (W x D x H) | 12.5 cm x 11.8 cm x 7.6 cm |
| Packaging weight | 0.42 Kg |
| Произведен в Люксенбург | |
| Гаранция 24 месеца | |
